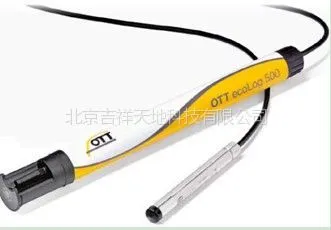

OTT Ecolog 500型地下水记录仪采用高度集成化设计，集传感器、数采仪、无线通讯模块于一体，整体由德国设计制造，可独立形成小型测站，用于各种地下水位及水温的测量。

仪器采用干式陶瓷电容传感器测量水下的压力，同时通过导气管连通外界大气自动测量外界气压，传感器直接测量水压与气压的差值换算成真实的水柱高度，再通过数采仪计算为实际水位高程或埋深。同时为***气管不受外界温湿度干扰，在气管末端专门设计装有特氟龙分子筛，阻隔外界水分子进入气管，***气压补偿的性能。

       陶瓷电容传感器具有长期稳定性好的特点，长期使用无漂移。同时经过高密度的压力校正，即使是微小的水位变化也可以测量并记录。

OTT Ecolog 500传感器外壳采用904L不锈钢，在防腐性能方面远远高于同类产品，即使高盐度条件下也可正常使用抗腐蚀能力和钛合金相当。

仪器内置4M内存，可同时存储水位、水温、电池电压、通讯电压和通讯信号质量数据多达50万个，电池可采用锂电池、碱性电池或外置蓄电池供电，锂电池使用寿命10年以上。

技术指标

水深

       测量范围：    0 – 4/10/20/40/100 m

       分辨率：       0.01 % FS

       精度：           ±0.05 % FS

       长期稳定性：±0.1 % / 年 FS

温度

       测量范围：    -25 °C - 70 °C

       分辨率：       0.1 °C

       精度：           ±0.5 °C

电导率

       量程：           0~2000 µS/cm 或0.1~100 mS/cm

       分辨率：       1 µS/cm 或 0.01 mS/cm

精度：±1 µS/cm 或测量值的± 0.5%（取高值）

       或±0.01mS/cm 或测量值的± 1.5%（取高值）

电源：

    2节1.5 V 二号碱性电池

    或1-2节锂电池 3.6 V/13 Ah

电池使用寿命：

每小时测量一次，每周传输一次。

    锂电池（DD）：  约 10 年

    碱性电池（CC）：约 2 年

调制解调器：

       GSM 标准 850/900 MHz/1800/1900 MHz，

       GSM ( 四频 ) ，GPRS

天线：内置；耐候性，可选外置天线

接口：红外 (IrDA)

内存：4 MB，约500 000个测量值

测量/存储周期：5 秒…24 小时

安装：

    安装在等于或大于2"的观测井中；

工作温度：-30 °C - + 85 °C

储存温度：-40 °C - + 85 °C

尺寸 L x Ø：

    传感器单元：195 mm x 22 mm

    通信单元：    516 mm x 50 mm

重量：

    传感器：       约 0.300 kg

    通信装置：    约 0.720 kg

外壳材料：

    传感器单元：904L不锈钢

    通信单元：    铝，PA-GF

       电缆：           凯尔拉夫纤维

防护类型：

    传感器单元：IP 68

    通信单元：    IP 67

EMV标准

符合EG 204/108/EG

ETSI EN 301 486-1/-7

EN 61326-1

应用范围
